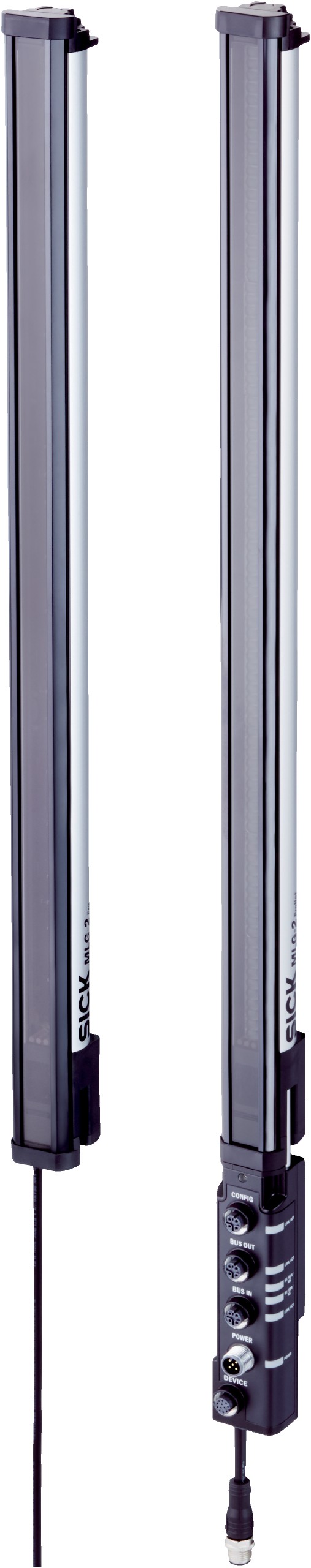

型号: MLG05W-0100H12503货号: 1152810品牌: SICK索取资料及报价
| |
| 型号: | MLG05W-0100H12503 | | 货号: | 1152810 | | 品牌: | SICK |
产品介绍      产品特点 | 设备规格 | 幅缘控制 | | 传感器原理 | 接收器/发射器 | | 最小物体长度 | 4 mm 1) | | 光束距离 | 5 mm | | 分辨率 | 0.1 mm | | 周期时间 | 每条光束 32 μs | | 重复精度 | 6 µm 2) | | 准确度 | ± 0.3 mm | | 同步方式 | 电缆 | | 光束数量 | 30 | | 整个测量区域宽度 | 145 mm | | 详细测量区域宽度 | | | 测量区域宽度（连接侧） | 145 mm | | 盲区（中间区域） | 0 mm | | 测量区域宽度（顶面） | 0 mm |
| | 软件功能（默认） | | | Q1 | 一般警报 | | 应用 | High resolution mode |
| | 包含在供货范围内 | 1 个发射器 1 个接收器 1 x 现场总线模块 4/6 × QuickFix 支架（监控高度超过 2 m 时需要 6 个 QuickFix 支架） 1 份快速入门指南 |
机械/电子参数 | 光源 | LED, 红外线 | | 轴长 | 850 nm | | 供电电压 Uv | DC 19.2 V ... 28.8 V 1) | | 消耗电流， 发射器 | 56.5 mA 2) | | 消耗电流， 接收器 | 126 mA 2) | | 现场总线模块消耗电流 | 115 mA | | 残余纹波 | < 5 Vss | | 输出电流 Imax. | 100 mA | | 输出负载，电容 | 100 nF | | 输出负载，感应 | 1 H | | 初始化时间 | < 1 s | | 开关量输出 | 反向脉冲：PNP/NPN | | 尺寸(宽 x 高 x 深) | 34 mm x 229.4 mm x 30.6 mm | | 连接类型 | M12 5 针连接器, 0.22 m M12 插头，12 针, 0.27 m | | 外壳材料 | 铝 | | 显示 | LED | | 外壳防护等级 | IP65, IP67
3) | | 保护电路 | UV 接口，带反极性保护 具有短路保护的输出端 Q 抑制干扰脉冲 | | 防护等级 | III | | 重量 | 0.559 kg | | 前镜 | PMMA | | 选配 | 无 | | UL 文件编号 | NRKH.E181493 |
性能 | 最大扫描范围 | 3.5 m 1) | | 最小扫描范围 | ≥ 0.2 m | | 工作范围 | 2.5 m | | 响应时间 | 7.1 ms 2) |
接口 环境参数 | 抗冲击能力 | 持续性冲击 10 g，16 ms，1000次 一次性冲击 15 g，11 ms，每轴3次 | | 抗振动性 | 正弦波形 10-150 Hz 5 g | | 抗环境光能力 | 100,000 lx | | 运行环境温度 | –30 ℃ ... +55 ℃ | | 仓库环境温度 | –40 ℃ ... +70 ℃ |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | cULus 认证 | ✔ | | 光生物安全性 (IEC EN 62471) 证书 | ✔ |
| |
